弱電系統常用線纜有哪些？天康電纜為您整理如下：

一、電源線
電源線：是傳輸電流的電線，由外護套、內護套、銅絲組成。

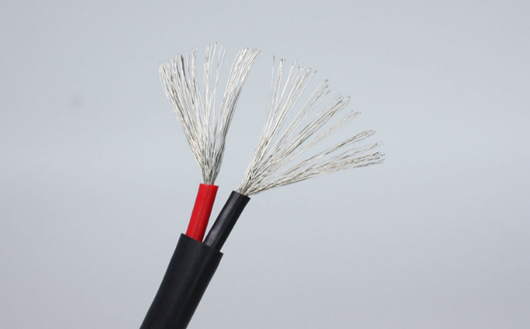

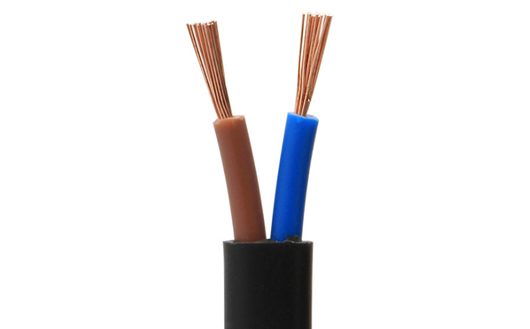

1、RVV
全稱銅芯聚氯乙稀絕緣聚氯乙稀護套軟電纜。 RVV線，外觀圓型，芯數比較多，而且2芯之間都有絞合。R代表軟線，字母V代表絕緣體聚氯乙烯（PVC）。RVV電纜主要用途：應用于電器、儀表和電子設備及自動化裝置等不需要屏蔽的電源線、控制線及信號傳輸線。





常用的RVV線材型號有：RVV2*0.5,RVV2*0.75,RVV2*1.0，如：RVV2*1.5 ——2表示2根線芯，1.5表示一根線芯的截面積（單位是㎜2）

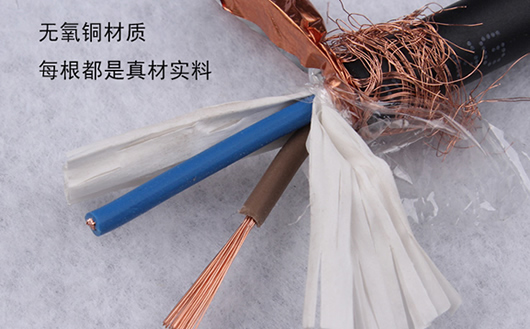

2、RVVP
全稱銅芯聚氯乙稀絕緣聚氯乙稀屏蔽軟電纜。適用于通信、音頻、廣播、音響系統、防盜報警系統、智能自動化系統、自動抄表系統、消防系統等需防干擾線路連接、高效安全的傳輸數據電纜。字母R代表軟線，字母V代表絕緣體聚氯乙烯（PVC），字母P代表屏蔽。RVVP具體可用于監控系統、門禁系統、樓宇可視對講系統、樓宇控制系統中的控制線。

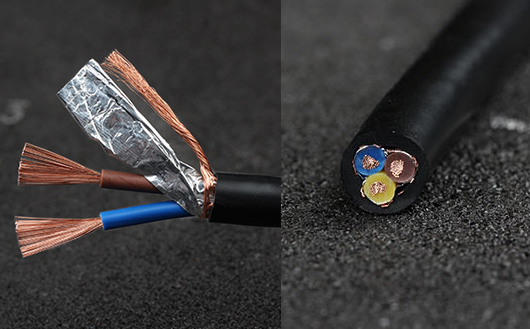

RVV與RVVP的區別：
RVVP對比RVV多了一層屏蔽編織網，PVVP線在內外護套之間有一層網狀的銅絲層作為屏蔽層----屏蔽層主要是為了防止外界電磁場的影響，以提高線材的抗干擾平衡度。

3、AVVR電纜

全稱銅芯聚氯乙烯絕緣聚氯乙烯護套安裝用軟電纜。通常用于弱電電源供電。



RVV與AVVR的區別:
AVVR與RVV是同一款線材。0.5平方以上的型號歸為RVV（含0.5平方）0.5平方以下的型號歸為AVVR。

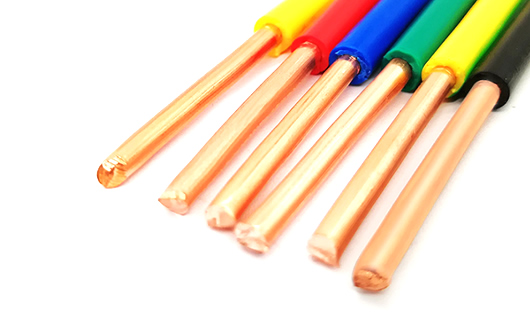

4、BV

全稱銅芯聚氯乙烯絕緣電線，BV線又簡稱塑銅線，其中B代表是類別，屬于布電線， V代表絕緣為聚氯乙烯，一般適用于交流電壓450/750V及以下電器儀表設備及動力照明固定布線等電力的供應。



BV線又分為：ZR-BV 和NH-BV
1)ZR-BV: 銅芯聚氯乙烯絕緣阻燃電線：絕緣料加有阻燃劑，離開明火不自燃。阻燃BV線又分為A、B、C、D四個等級，其中A類最的好，以此類推，最常用的為ZB-BV。
2)NH-BV：銅芯聚氯乙烯絕緣耐火電線：正常著火情況下還可以正常使用。

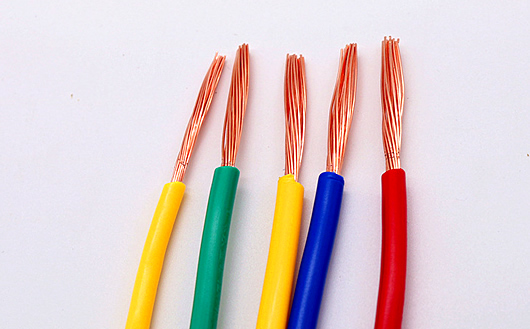

5、BVR

全稱BVR聚氯乙烯絕緣軟電線。BVR線,一般指BVR電源線，是一種銅芯聚氯乙烯絕緣軟電線，其應用于固定布線時要求柔軟的場合。B是指歸類屬于布電線，V是指PVC聚氯乙烯，也俗稱“塑料”, R是指軟的意思，要做到軟，就要增加導體根數。



BVR電線根據所選用的材質不同，也分為阻燃電線（ZR-BVR）、耐火電線（NH-BVR）、低煙無鹵電線（WDZ-BVR）。主要適用于電器儀表設備及動力照明固定布線用。

BV與BVR的區別：
a.從生產工藝上說,BV是單芯的，BVR是多芯的，在制作上，BVR比BV復雜一點。
b.從價格上說，BV與BVR由于其只在工藝，BVR要比BV貴一點。
c.在性能上，BV與BVR基本相同，重量上BVR略重一點。

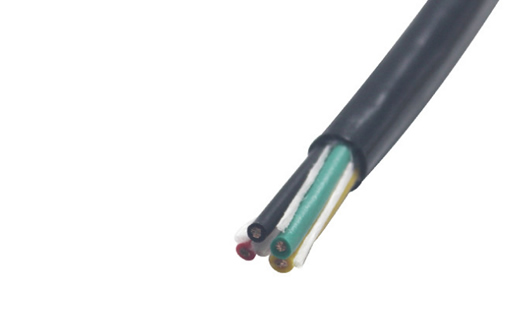

6、UL 2464

多芯屏蔽線，用于電腦連接線。

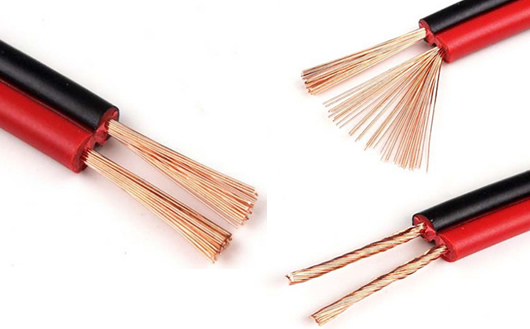

7、RVB

RVB為扁形無護套軟線，俗稱紅黑（平行）線。適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電。

8、RVVB

RVVB為扁形護套軟線，RVVB與RVB的用途等同，區別就在于RVB為扁形無護套軟線，而RVVB為扁形護套軟線，所以RVVB比RVB多了一層護套。

9、RVS

RVS電線全稱：銅芯聚氯乙烯絕緣絞型連接用軟電線、對絞多股軟線，簡稱雙絞線，俗稱“花線”，現階段此種線材多用于消防系統，也叫“消防線”。 字母S代表雙絞線,字母R代表軟線,字母V代表聚氯乙烯（絕緣體）。

RVS雙絞線的用途：
1.多用于消防火災自動報警系統的探測器線路
2.適用于家用電器、小型電動工具、儀器儀表及動力照明用線。雙白芯用于直接接燈頭線；紅藍芯用于消防、報警等；紅白芯用于廣播、電話線；紅黑芯用于廣播線。
3.用于連接功放與音響設備、廣播系統傳輸經功放機放大處理的音的頻信號。
RVS與RVB的區別在于：RVB為平行軟線，RVS為雙絞軟線

二、視頻線
視頻線：用來傳輸視頻基帶模擬信號的一種同軸電纜。

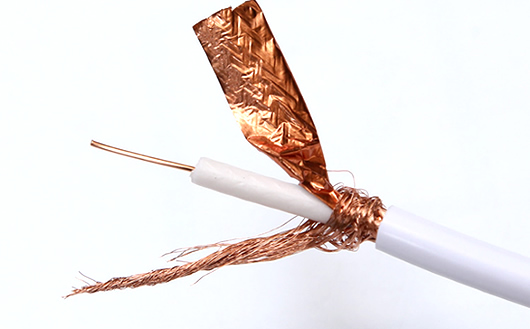

1、SYV

全稱實心聚乙烯絕緣射頻同軸電纜。S---同軸射頻電纜,Y---聚乙烯,V---聚氯乙烯。通常用于模擬監控系統、可視對講系統和有線電視系統中，用于傳輸視頻信號。

SYV視頻線的規格有：
SYV75-3  傳輸距離100-300米；
SYV75-5  傳輸距離300-500米；
SYV75-7  傳輸距離500-800米；
SYV75-9  傳輸距離1000-1500米；
SYV75-12 傳輸距離2000-3500米；
SYV75-3—75代表阻抗為75歐姆，-3代表線材的粗細。

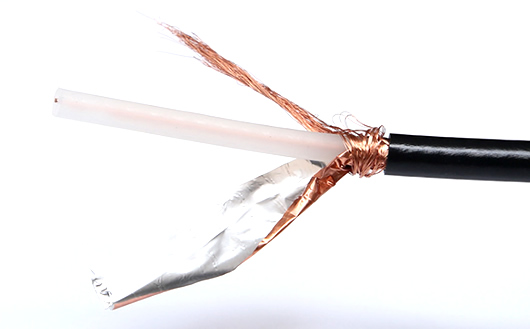

2、SYWV

全稱聚乙烯物理發泡絕緣的同軸電纜，通常用于衛的星電的視傳輸以及有線電視傳輸、遠距離可視對講系統專用電纜，適合射頻傳輸。

SYV與SYWV的相同點
a.特性阻抗一樣——75歐姆；
b. 外層護套，屏蔽層結構，絕緣層外徑，編數選擇，材質選擇，屏蔽層數等基本相同。

SYV與SYWV的不同點
a.絕緣層物理特性不同：SYV是100%聚乙烯填充， SYWVD也是聚乙烯填充，但充有80%的氮氣氣泡，聚乙烯只含有20%
b.芯線直徑不同：SYV 電纜為0.78-0.8mm,SYWV 電纜為1.0mm
c.兩種電纜的傳輸特性――傳輸衰減不同。

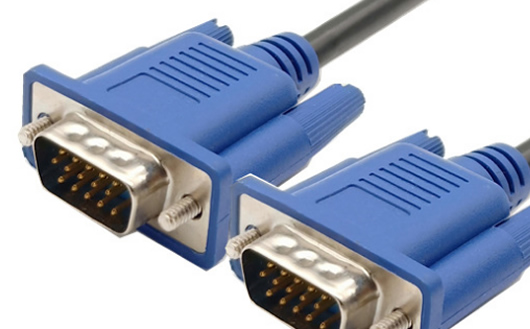

3、VGA線

是一種模擬信號視頻線，最常見于電腦與顯示器的連接。

4、RG
全稱物理發泡聚乙烯絕緣接入網電纜，通常用于弱電視頻圖像傳輸或混合光纖同軸電纜網(HFC網絡)中 傳輸數據模擬信號。等按用途可分為兩種基本類型：基帶同軸電纜和寬帶同軸電纜。目前基帶常用的電纜，其屏蔽線是用銅做成的網狀的，特征阻抗為50(如RG-8、RG-58等);寬帶同軸電纜常用的電纜的屏蔽層通常是用鋁沖壓成的，特征阻抗為75(如RG-59等)。RG-58/59中RG是射頻電纜系列的號碼，RG加不同的數字來表示不同結構和性能的射頻電纜。

最常用的有下列幾種：
RG-8或RG-11（50Ω ）、
RG-58（50Ω）、
RG-59（75Ω）、
RG-62（93Ω）
計算機網絡一般選用RG-8以太網粗纜和RG-58以太網細纜。RG-59 用于電視系統。RG-62 用于ARCnet網絡和IBM3270網絡。

一般安裝在設備與設備之間。在每一個用戶位置上都裝備有一個連接器，為用戶接口。接口的安裝方法如下：
(1)細纜 將細纜切斷，兩頭裝上BNC頭，然后接在T型連接器兩端。
(2)粗纜 粗纜一般采用一種類似夾板的Tap裝置進行安裝，它利用Tap上的引導針穿透電纜的絕緣層，直接與導體相連。電纜兩端頭設有終端器,以削弱信號的反射作用。

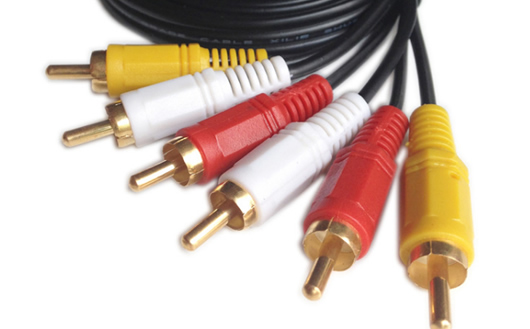

5、AV線

是家庭音響中音頻線（Audio Cable）和視頻線（Video Cable）的簡稱，所以也叫音視頻線。主要用于音響設備，家用影視設備音頻和視頻信號連接。

三、網線、網絡線

1、屏蔽雙絞線
1) STP
STP屏蔽雙絞線的雙絞線內有一層金屬隔離膜，在數據傳輸時可減少電磁干擾，防止信息被竊聽，所以它的穩定性較高，同時具有較高的數據傳輸速率。STP的雙絞線的價格說不定，便宜的幾元1米，貴的可能十幾元以上1米。
2) FTP
FTP和STP大致相似，兩者區別在于：STP是指每條線都有各自屏蔽層的屏蔽雙絞線，而FTP則是采用整體屏蔽的屏蔽雙絞線。需要注意的是，屏蔽只在整個電纜均有屏蔽裝置，并且兩端正確接地的情況下才起作用。所以，要求整個系統全部是屏蔽器件，包括電纜、插座、水晶頭和配線架等，同時建筑物需要有良好的地線系統。

2、非屏蔽雙絞線
UTP
局域網電纜，主要用于傳輸電話、計算機數據、防火、防盜保安系統、智能樓宇信息網，UTP（非屏蔽雙絞線）內沒有這層金屬膜，所以它的穩定性較差，但它的優勢就是價格便宜,組網靈活，阻燃效果好，不容易引起火災。采用UTP的雙絞線價格一般在1米1元錢左右。

屏蔽雙絞線(STP)與非屏蔽雙絞線(UTP)的性能指標對比

按電氣性能劃分的話，可以分為：1類、2類、3類、4類、5類、超5類、6類、超6類、7類共9種類型。類型數字越大，版本越新、技術越先進、帶寬也越寬，當然價格也越貴。這些不同類型的雙絞線標注方法是這樣規定的：如果是標準類型則按"catx"方式標注，如常用的5類線，則在線的外包的皮上標注為"cat5"，注意字母通常是小寫，而不是大寫。而如果是改進版，就按"xe"進行標注，如超5類線就標注為"5e"，同樣字母是小寫，而不是大寫。
1）一類線：主要用于傳輸電話語音（一類標準主要用于八十年代初之前的電話線纜），不同于數據傳輸。
2）二類線：傳輸頻率為1MHZ，用于語音傳輸和較高傳輸速率4Mbps的數據傳輸，常見于使用4MBPS規范令牌傳遞協議的舊的令牌網。
3）三類線：在ANSI和EIA/TIA568標準中指定的電纜，該電纜的傳輸頻率16MHz，用于語音傳輸及較高傳輸速率為10Mbps的數據傳輸，專用于10BASE—T以太網。
4）四類線：該類電纜的傳輸頻率為20MHz，用于語音傳輸和較高傳輸速率16Mbps的數據傳輸主要用于基于令牌的局域網和 10BASE-T/100BASE-T。
5）五類線：該類電纜增加了繞線密度，外套一種高質量的絕緣材料，傳輸率為100MHz，用于語音傳輸和較高傳輸速率為100Mbps的數據傳輸，主要用于100BASE-T和10BASE-T網絡。這是最常用的以太網電纜。
6）超五類線：超5類具有衰減小，串擾少，并且具有較高的衰減與串擾的比值（ACR)和信噪比（Structural Return Loss)、更小的時延誤差，性能得到很大提高。超5類線主要用于千兆位以太網（1000Mbps）。
7）六類線：該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串擾比（PS-ACR）應該有較大的余量，它增大倍于超五類的帶寬。六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1Gbps的應用，它主要應用于百兆位快速以太網和千兆位以太網中。
六類與超五類的一個重要的不同點在于：改善了在串擾以及回波損耗方面的性能，對于新一代全雙工的高速網絡應用而言，優良的回波損耗性能是極重要的。六類標準中取消了基本鏈路模型，布線標準采用星形的拓撲結構，要求的布線距離為：永久鏈路的長度不能超過90m，信道長度不能超過100m。
8）超六類線：超六類線是六類線的改進版，同樣是ANSI/EIA/TIA-568B.2和ISO 6類/E級標準中規定的一種非屏蔽雙絞線電纜，主要應用于千兆位網絡中。在傳輸頻率方面與六類線一樣，也是200～250 MHz，最大傳輸速度也可達到1 000 Mbps，只是在串擾、衰減和信噪比等方面有較大改善。
9）七類線：該線是ISO 7類/F級標準中較新的一種雙絞線，它主要為了適應萬兆位以太網技術的應用和發展。但它不再是一種非屏蔽雙絞線了，而是一種屏蔽雙絞線，所以它的傳輸頻率至少可達500 MHz，是六類線和超六類線的2倍以上，傳輸速率可達10 Gbps。

連接方法也主要有兩種：直通線纜和交叉線纜。
a)直通線纜的水鏡頭兩端都遵循568A或568B標準，雙絞線的每組線在兩端是一一對應的，顏色相同的在兩端水 晶頭的相應槽中保持一致。它主要用在交換機（或集線器）Uplink口連接交換機（或集線器）普通端口或交換機普通端口連接計算機網卡上。

b)而交叉線纜的水晶頭一端遵循568A，而另一端則采用568B標準，即A水晶頭的1、2對應B水晶頭的3、6，而A水晶頭的3、6對應B水晶頭的1、2，它主要用在交換機（或集線器）普通端口連接到交換機（或集線器）普通端口或網卡連網卡上。

四、電梯電纜
電梯電纜：是由同軸電纜（一般是SYV-75-3 + TVVB 2X1.0、 SYV-75-4 + TVVB 2X1.0 ）組合而成，如果需要其他型號可以定做。里面有加強鋼絲和尼龍繩，及纖維組織，外護套采用超強柔軟PVC材料，有效增加抗拉強度和柔韌性。具有使用壽命長，視頻傳輸型號穩定，清晰度高等特點。主要用于隨電梯行走的電視監控專用線材，內含視頻線、電源線、鋼絲。

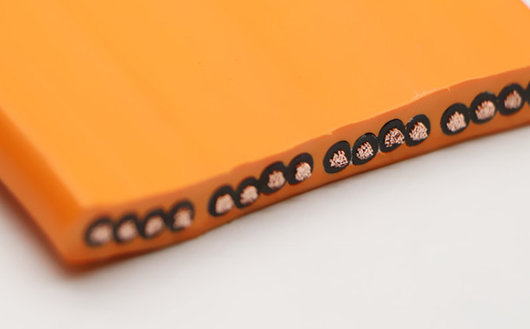

1、TVVB

電梯隨行扁電纜，是一種自承式扁平復合電梯監控專用電纜，這種電纜將視頻同軸電纜、電源線、數據線和鋼絞線復合到一起，做成一根扁平的帶狀電纜(TSYV75-5+TVVB2X1.0+G)，這樣整條電纜的拉力由鋼絞線來承受，抗拉強度非常好，不會在電梯運行中，由于重力原因拉斷信號電纜。主要適用于安裝在電梯設備中，作為設備連接用線，也可用于電梯和其它升降及類似的升降系統。

電梯電纜在電梯中具體使用情況：
1.電梯電纜是一字型排列時
1）自由使用長度大于35m；
2）運行速度大于1.6m/s;
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩或纖維繩如  芳綸紗等

2.電梯電纜是梅花型絞合排列時
1）自由懸掛長度大于80m；
2）運行速度為4.0m/s~10.0 m/s;
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩。

五、音頻線
1、電話線
SBVV HYA
HYV為銅芯實心聚烯烴絕緣擋潮層聚乙烯護套市內通信電纜。常見規格有二芯和四芯，線徑分別有0.4和0.5，若干地區有0.8和1.0，常見材料（導體）有銅包鋼、銅包鋁、全銅。其中，達到國家標準的只有采用全銅的電話線。通常用于：通信工程布線，室內電話通信電纜系統布線之間的連接，語音通信系統之間主干線，程控交換機，電話，傳真和數字電話。

二芯
通常型號有：HYV2x1/0.4 CCS、HYV4x1/0.4 CCS、HYV2x1/0.4 BC、HYV2x1/0.5 BC、HYV4x1/0.4 BC、HYV4x1/0.5 BC、HSYV 2x2x0.5 BC（備注：CCS為銅包鋼、BC為全銅）。如HYV2x1/0.4 CCS—其中HYV為電話線英文型號、2代表2芯、1/0.4 CCS 代表單支0.4mm直徑的銅包鋼導體，以此類推，HYV4x1/0.4 BC、其中HYV型號、4代表4芯、1/0.5 BC 代表單支0.5 mm直徑的純銅導體。特別說一下、HSYV 2x2x0.5—“S”代表雙絞，2x2代表2對（4芯）雙絞、0.5代表單支0.5 mm直徑的導體。

2、音頻線
音頻連接線，簡稱音頻線，用來傳播聲音的線。市場上品質較好的音響線，制作材料主要有鍍金、銀、元氧銅。一般用于傳輸未放大的音頻信號，例如電腦、VCD、DVD、收音機連接功放。音頻線在布線時基本無需考慮，因為音源設備與功放經常放在一起，這些線都很短，后期配置即可。
音頻線主要規格有：音頻線 2×0.122、音頻線 71C、音頻線 2×0.32

音頻線的分類：
1） 音頻線：一套音頻線經常是兩根，分為左右兩個聲道，線的兩端都是蓮花頭(RCA頭)。
2）同軸線：用于傳輸多聲道信號(杜比AC-3或者DTS信號)，與音頻線類似，因信號量大，接頭及線都比普通音頻線粗一些，一般用于連接DVD機與功放機。
3）光纖線：也用于傳輸多聲道信號(杜比AC-3或者DTS信號)，用于連接 DVD
機與功放機。
4）話筒線：一種兩芯的同軸線，用于連接功放與話筒。
